铸铁刮研平板和研磨平板的区别-河北兴创

手机站|pad站| 网站地图
13931792655
热门点击: 铸铁平台|研磨平板|压砂平板|高磷铸铁研磨平板|铸铁平板|三维柔性焊接平台|大理石平台|干湿分离机|铸铁研磨盘|
铸铁刮研平板和研磨平板的区别
发布时间:2018/9/29 9:10:30 来源:河北兴创机械制造有限公司
铸铁刮研平板和研磨平板有哪些相同点和不同点呢,下面小编为您介绍下: 相同点:两种都属于铸铁类平直工量具,都可以作为基础平板来使用,用于零件的检测、划线、焊接等工作,都采用_铸铁为原料通过二次热处理来起到精度稳定不易变形。
铸铁刮研平板和研磨平板的区别
  铸铁刮研平板和研磨平板有哪些相同点和不同点呢,下面小编为您介绍下:
  相同点:两种都属于铸铁类平直工量具,都可以作为基础平板来使用,用于零件的检测、划线、焊接等工作,都采用铸铁为原料通过二次热处理来起到精度稳定不易变形。

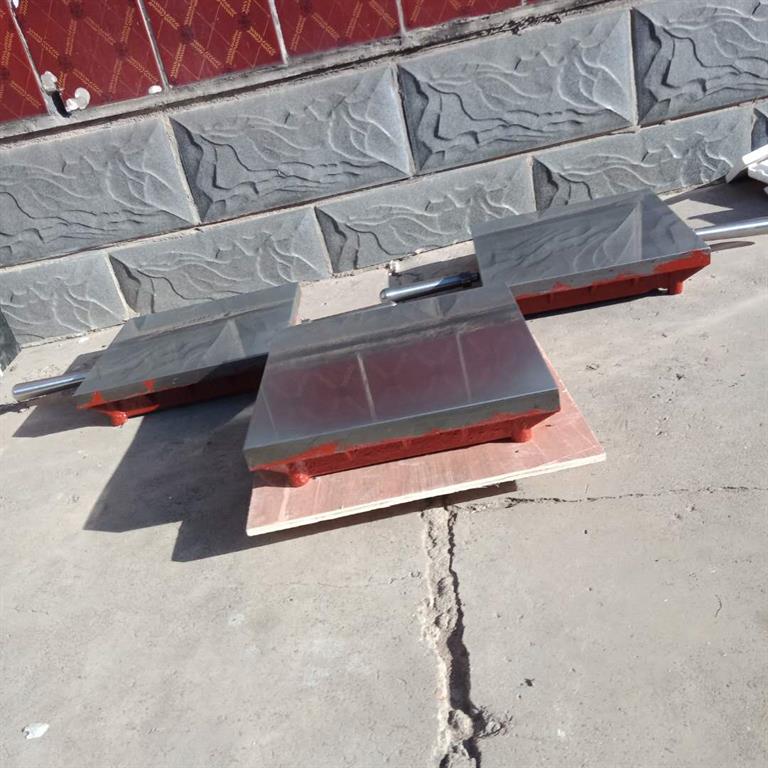

  不同点:刮研平板规格一般可以做到6000X3000mm,而研磨平板400X400mm以上规格不建议生产,因为研磨工作的是一项比较繁琐且复杂的体力劳动并且精度要求比较高,刮研平板是采用人工使用刮刀铲花加工而成,小规格的平板使用三板互研方法加工,较大规格采用拖研方法加工,研磨平板是将研磨砂涂覆在研磨平板上再加上润滑剂后用两块研磨平板以S或8字型互相研磨切削加工出来的平面。由于研磨平板加工工艺比较复杂且属于重体力劳动,所以研磨平板的尺寸规格一般都较小,一般规格400X400mm以下,刮研平板的精度一般分为0、1、2、3四个等级,0级以上的精度采用刮研方式加工基本达不到,研磨平板精度能做到00级或000级,光洁度可达14级,表面粗糙度可达0.012μm。刮研平板可以作为焊接用的基础平板而研磨平板不能,因为焊接时产生的焊渣会损坏研磨平板的工作面,并且研磨平板的工作面精度较高作为焊接平板比较浪费。研磨平板分干研磨和湿研磨两种研磨工艺用途,干研磨平板是目前机械行业加工高精度零件不可缺少的工具。研磨平板比较适用用于实验室、计量室等部门而刮研平板比较适用于车间生产一线。干研磨平板是量块研磨的重要工具:压砂平板是量块修理中必不可少的手工研磨工具, 一般选用灰口球墨铸铁材质, 硬度为中等,HB240左右, 表面细密, 不允许有气孔和沙眼, 并经正火处理, 硬度均匀, 金相组织一致。压砂平板无论新旧, 需经常修整, 保持正确的平面, 以保证修理的量块的平面符合要求 ; 同时还应进行及时正确的压砂,保持其良好的切削力和精度, 以保证所修量块表面具有很好的平面度和光洁度。压砂平板表面的修平采用“三块对研法”。 其方法是: 修磨之前用刀口尺粗略地检验各压砂平板的平面, 区分出凹凸大小的不同情况。先在三块平板上分别作上记号, 以防修磨时搞错。 然后取二块差大一些的研磨平板加粗砂互相对研(粗砂的可选型号有: W20、W14、W10、W7、W5、W2.5 ), 互研的顺序一般为2 /1、3 /l、3 /2、l /2、1 /3、2 /3。在上述操作过程中, 要求每次研磨的时间相等, 来回转4圈后取下压砂平板, 擦去乌黑油腻, 检查平面度和精度, 当平面精度误差很小时, 洗去粗砂, 加细砂对研, 直至达到光洁度12级以上平面要求。由于同种材料, 加砂对研时, 二块平板的表面同时磨损, 凹凸相吻合; 再换上第三块与其中块对研时, 又消除了各自的缺陷。三块轮换对研, 凹凸越磨越小。如此三块相互轮换, 上下交替, 多次研磨, 逐渐达到平面要求。值得注意的是, 压砂平板的研磨必须是自由运动, 不得有强制的外力作用。磨料适量。操作时, 同时作8字摆动和直线运动, 来回往返后, 再旋转90进行研磨, 多点换位, 如此使研磨平板各面都能得到研磨。 但是, 往复的行程不宜过大, 不超过平板面的 1/2, 否则, 用力过猛, 容易使压砂平板落下与棱边碰撞而破坏平面。 此外, 研磨过程中, 往往由于研磨速度过快而出现发热现象, 温度过高极易产生研磨平板变形, 影响研磨平板的平面性, 故研磨速度要慢。 总之, 研磨时要善于摸索和体会, 总结出一套适宜的研磨方法, 从而获得高精度的理想平面。经研磨修平的压砂平板须检定平面度, 一般使用。级刀口尺检定(透光法)。 检查前把压砂平板擦干净,不使刀口尺的刃与压砂平板有吸附现象, 仔细检查平板表面有无透光超差。 修理量块用的研磨平板表面需稍凸一些, 一般每平方米不超过+0.003mm。 如果不是凸面, 使用前可用60瓦白炽灯泡作一个四方框把研磨平板放在上面加热, 方可获得平板表面稍凸的效果。对于研磨修平的研磨平板, 需要进行压砂。 压砂的目的是将砂粒牢固地嵌人压砂平板表面, 使平板具备一定的切削能力。 平板压砂的研磨方法与平板修平相同, 并采用三块对研法。用“三块对研法” 进行8字形摆动研磨, 使磨料均匀地分布并压人整个压砂平板表面。 待磨料中的汽油接近全干时, 压砂平板相互吸附, 引力很大, 此时正是压入砂粒较多而且牢固的时候, 去下上压砂平板, 用脱脂棉擦干平板表面。 压砂后的研磨平板, 就是磨削量块的切削工具。 选择较平的一块, 经油石稍加打磨后, 作量块修理中的抛光收尾用, 其余两块作粗磨。压砂平板压砂后, 检验的方法是, 用一块废量块在压砂平板表面轻磨一下, 若切削力大, 试者 的手感有阻力, 并有沙沙声,平板上即留下一道白色金属切削层, 试块上亦被均匀地磨去一层, 留下清晰均匀的砂粒切削痕迹。要取得良好的压砂效果, 还应注意以下 几点:
1.压砂房间、平板、辅料要清洁干净; 2.压砂平板压不进砂时, 可在压砂平板上加重量 ; 3.研磨时平板要勤掉头, 研磨的每两块平板, 其研磨次数要相等。4.研磨速度不宜过快, 以免使平板发热而导致平板变形。

浏览更多关于研磨平板|刮研平板|铸铁平台的内容

联系方式

名称: 河北兴创机械制造有限公司
地址:沧州市泊头市郝村镇南陈路北侧
销售一部:0317-8383088
销售二部:0317-8306029
销售三部:0317-8306039
传真:0317-8087658
手机:颜经理:13931792655
手机:姜经理:13082161155
QQ:1261298215
Email: 13931792655@139.com
首页|铸铁平台|研磨平板|产品目录|采购须知|量具资讯|关于兴创|联系方式| 网站地图
公司名称:河北兴创机械制造有限公司 公司地址:泊头市郝村镇南陈路北侧 电话:0317-8383088 传真:0317-8087658
手机:13931792655 网址:http://www.hbxcjxgs.com
河北兴创机械制造有限公司 2014(C)版权所有 并对网站所有内容保留解释权 冀ICP备18025358号-1
